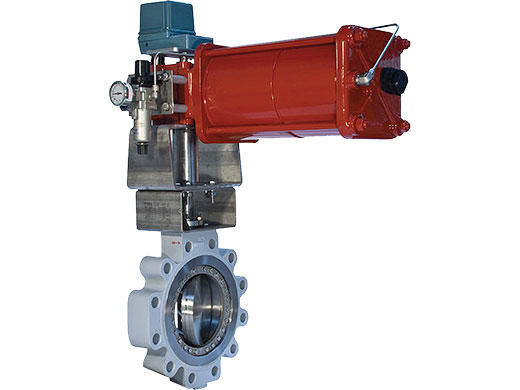

Серия Masoneilan 33000 от Baker Hughes использует эксклюзивные запатентованные инженерные решения и современные производственные процессы для интеграции геометрии с тройным смещением, обеспечивая способность двунаправленной герметизации. Линейка продукции сохраняет полную герметичность изоляции при запирании в широких диапазонах давления и температуры, охватывая требования непрерывного регулирующего управления и дискретных процессов открытия/закрытия.
Низкое эксплуатационное трение достигается за счет третьего угла смещения диска и пары металл-по-металлу в седле. Такая механическая компоновка обеспечивает герметичность изоляции на уровне пузырька для двух основных режимов эксплуатации: полная изоляция при открытии/закрытии и точное дросселирующее регулирование в широком диапазоне.
Будучи тяжелым решением с поворотным дисковым затвором с тройным смещением, серия 33000 обеспечивает выдающиеся характеристики с нулевой утечкой. Ее оптимизированная конструкция дает значительные ценовые преимущества по сравнению с более крупными решениями на основе задвижек, клапанов и шаровых кранов, широко применяемыми в системах технологической изоляции.
Технические данные
- Номинальное давление
- Классы: ASME CL150 – CL600
- Материал корпуса
- Углеродистая сталь WCC, нержавеющая сталь CF8M, низкотемпературная углеродистая сталь LCC, другие по запросу. Комплектация: трехэксцентриковая
- Тип подключения
- Wafer, Lugged, фланцевое соединение с выступом, RTJ по запросу, фланец EN
Технические характеристики
- Параметр
- Межфланцевые корпуса и корпуса с проушинами по API 609, Таблица-3 (A) (Клапаны категории B до 24”)
- Короткое исполнение с двойным фланцевым соединением
- API609, таблица 3 (C) (Клапаны категории B до 24”)
- o Класс 150
- размеры по ISO 5752, базовый ряд 13, EN 558-2, EN 593
- o Класс 300
- размеры по ISO 5752, базовый ряд 14, EN 558-2, EN 593
